Hướng Dẫn Sử Dụng

Hướng dẫn cài đặt Thiết bị giám sát GS5A

Chuyên dùng cho Giám sát, cảnh báo nhiệt độ của Tủ bảo quản, kho lạnh bảo quản Vaccine và các sản phẩm quan trọng khác.

GIỚI THIỆU, HƯỚNG DẪN ĐẤU NỐI THIẾT BỊ GIÁM SÁT, CẢNH BÁO NHIỆT ĐỘ KHO, TỦ BẢO QUẢN GS5A

Model: GS5A là thiết bị dùng để giám sát nhiệt độ, cảnh báo nhiệt độ của kho lạnh bảo quản hàng hóa khi nhiệt độ vượt ngưỡng cài đặt, mất điện.

I - Chức năng: Thiết bị Giám Sát Model: GS5A

-  Được lập trình theo dõi nhiệt độ qua web, kết nối với 01 cảm biến nhiệt độ đặt trong kho bảo quản.

- Gửi dữ liệu nhiệt độ lên server qua Wifi.  Gửi tin nhắn đến các số điện thoại được cài đặt Khi nhiệt độ nằm ngoài ngưỡng thiết lập ( nhiệt độ thực tế thấp hoặc cao hơn mức cho phép) Thiết bị sẽ gửi tin nhắn SMS cảnh báo đến từ 1 đến 5 số điện thoại được thiết lập. Đồng thời đóng tiếp điểm relay để bật còi cảnh báo.

- Khi mất nguồn chính ( Điện lưới ) Modun Sim được cài đặt sẽ nhắn tin cảnh báo đến các số điện thoại được thiết lập ( Tối đa 05 số điện thoại được thiết lập)

- Có 02 role mở rộng.  Có thể ứng dụng kết nối với đầu cảm biến báo khói, báo cháy, báo mở cửa kho… ( Khi sử dụng 02 role mở rộng này…Cảnh báo sẽ gửi tin nhắn đến 5 số điện thoại với nội dung tin nhắn tùy chỉnh. Vd: “ Kho lanh mo cua, kho lanh dong cua, bao khoi, bao chay.. “

- Cảnh báo tại chỗ ( Còi  Buzz bên trong thiết bị kêu tại chỗ )

- Nhiệt độ hiển thị trên các Led 7 đoạn

- 3 phút thiết bị sẽ gửi dữ liệu nhiệt độ lên Server/lần.

II. Phần mềm

Phần mềm dạng Web Server đã được thiết lập sẵn. Quý khách  truy cập vào website và đăng nhập vào hệ thống để xem nhiệt độ hiện tại và biểu đồ nhiệt độ kho lạnh, tủ bảo quản vaccine theo thời gian thực, xuất báo cáo ra file Excel hoặc biểu đồ, cấu hình cho hệ thống giám sát và cảnh báo nhiệt độ

1-   Đăng Nhập

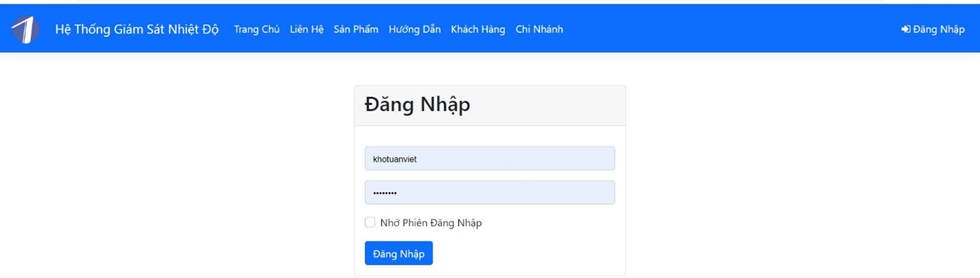

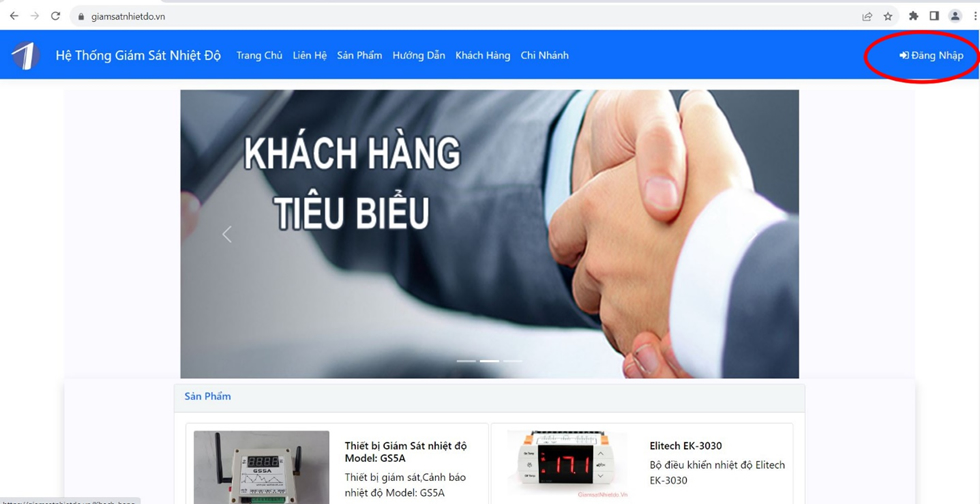

-        Khi truy cập vào www.giamsatnhietdo.vn Trang chủ sẽ hiển thị Menu đăng nhập:

Tài Khoản: khotuanviet  Mật khẩu: 66668888

1-   Giám Sát

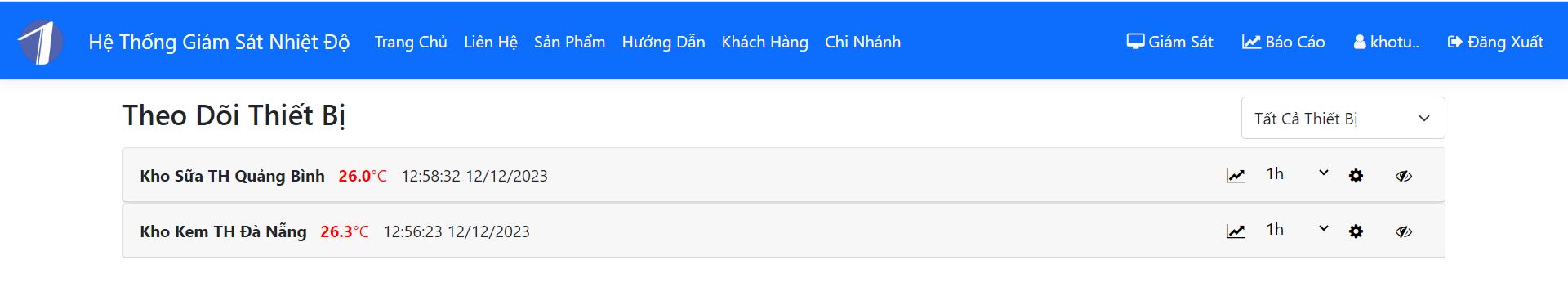

  Click vào Menu Giám Sát ( 1 )

-        Click vào biểu tượng Biểu Đồ ( 2 ): Chọn xem nhanh biểu đồ nhiệt độ theo 1h- 6h – 12- 1 ngày – 7 ngày

-

1-   Báo Cáo

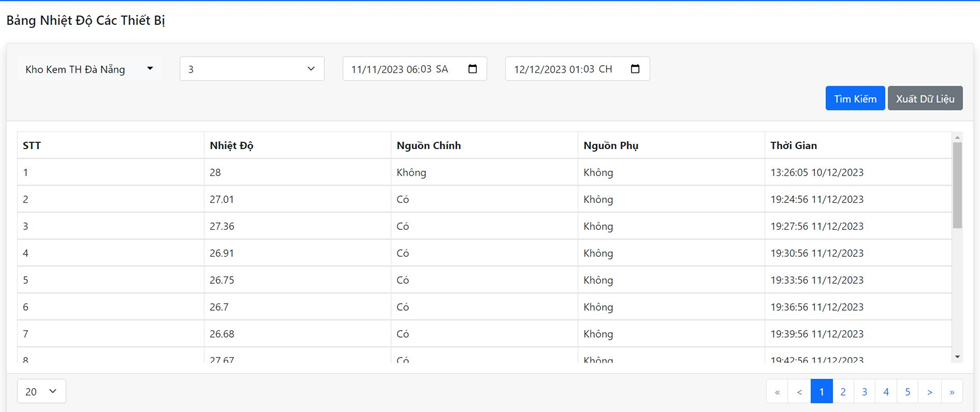

·       Chọn “ Thiết bị “  à   Chọn “ 3 Phút hoặc 60 Phút “  à Chọn “ Từ ngày, tháng, năm – Giờ, phút, giây “ Đến “ Ngày, tháng, năm – Giờ, phút, giây “ à “ Tìm Kiếm” à Xuất dữ liệu

·       à “Xuất Báo Cáo Biểu Đồ “

·       Thời gian lưu trữ dữ liệu nhiệt độ trên server là 6 tháng. ( Sau 6 tháng, Server sẽ ghi đè )

III. Phần cứng

- Dải nhiệt độ cho phép: -35ᴼC  đến 70ᴼC.

- Độ dài dây đầu dò nhiệt độ ( Sensor ) 2m. ( Có thể nối dài )

- 01 Rơ le on- off đấu với còi báo ngoài (2 chân)

- 02 tín hiệu đầu vào (Cảnh báo 01, Cảnh báo 02 ) - cảnh báo mở rộng ( 2 chân )

- Hiển thị nhiệt độ bằng 4 led 7 đoạn (vd: -12.5 hoặc 50.7)

- Modun Sim 4G, SMS

- Thiết bị có 2 anten ngoài, được bắt trên vỏ hộp.( 1 bắt sóng wifi, 1 bắt sóng điện thoại, sms )

- Nguồn cấp cho thiết bị được lấy từ adaptor ngoài 5 VDC-2A

- 1 Pin lithium 3,7v 1000 mah ( Duy trì cho thiết bị họat động được 5 đến 6h khi mất điện )

- Thiết bị bao gồm 1 connector nguồn và các connector cho đầu dò, relay, ngắt nguồn.

IV. Hướng dẫn sử dụng thiết bị:

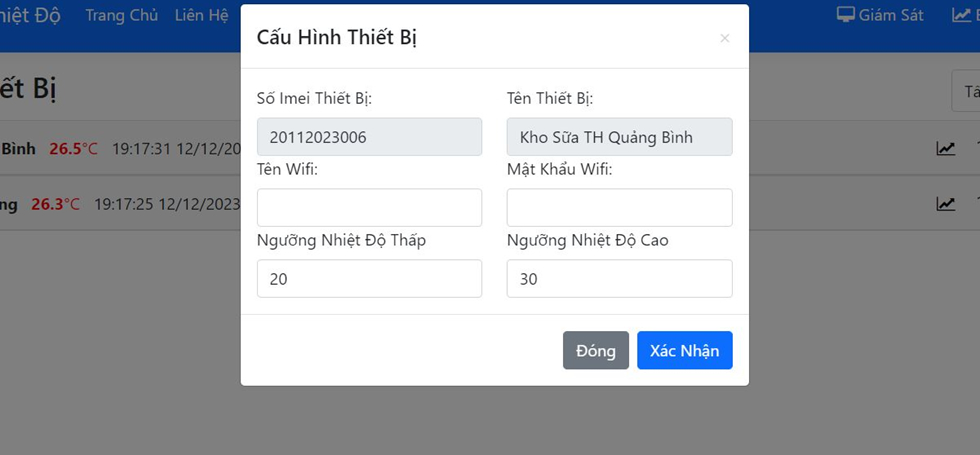

-        Cấu hình thiết bị: ( Kết nối với wifi tại nơi đặt thiết bị )

+ Bật nguồn thiết bị. ( Đợi thiết bị khởi động trong 2 phút )

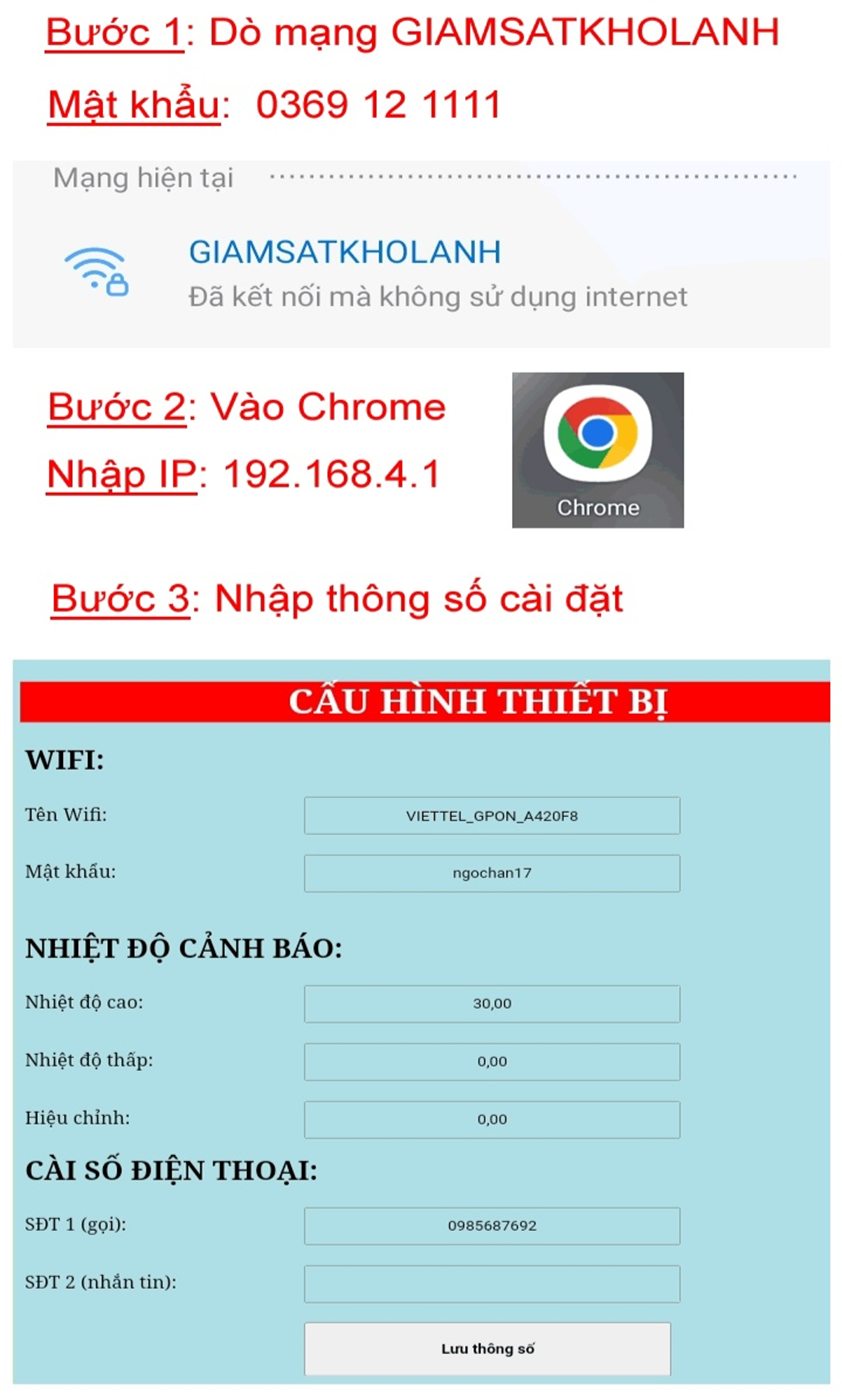

-        Sử dụng điện thoại với 3 bước sau:

·       Trạng thái hoạt động của thiết bị:

+ Đèn đỏ: Đứng im – Chưa có sim điện thoại.

+ Đèn đỏ: Nháy nhanh ( 3 lần/ giây ) – Đã nhận Sim điện thoại.

+ Đèn Xanh: Nháy nhanh – Chưa kết nối wifi

+ Đèn Xanh : Nháy chậm ( 3 giây / lần ) – Đã kết nối wifi

V. Sơ đồ đấu nối và lắp đặt:

* Lưu ý: Để cho đầu cảm biến nhiệt độ của thiết bị đo đúng nhiệt độ của kho so với đầu cảm biến của kho lạnh ( Tủ bảo quản ) Ta đặt 2 a đầu cảm biến nhiệt độ sát nhau ( Cùng 1 vị trí )

- Vị trí lắp đặt thiết bị giám sát: Gần với tủ điện điều khiển kho lạnh ( tủ bảo quản ). Không cho vào tủ điện ( ăng ten sẽ ko bắt được sóng wifi )

- Lấy nguồn 220v cấp cho thiết bị từ tủ điện điều khiển của kho lạnh, tủ bảo quản.

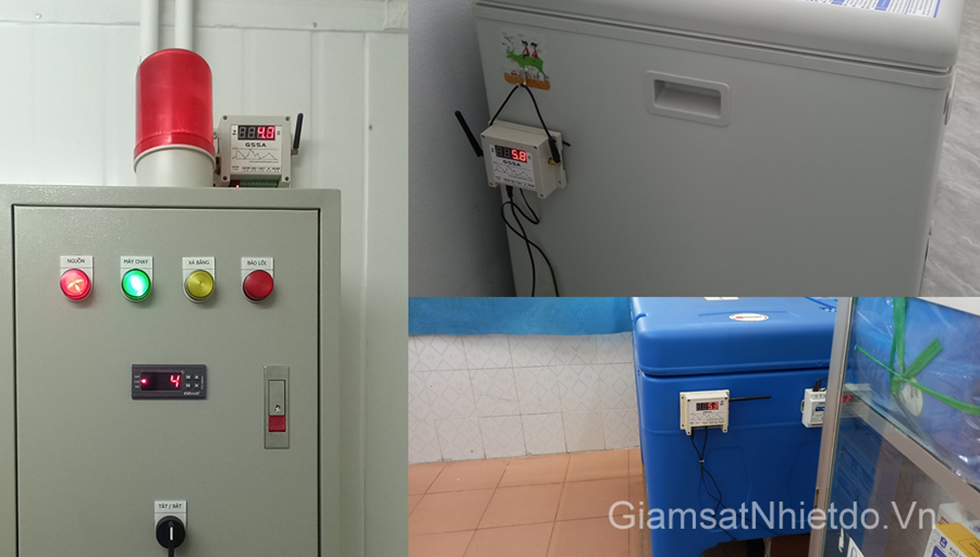

* Gợi ý 1 số vị trí lắp thiết bị giám sát.

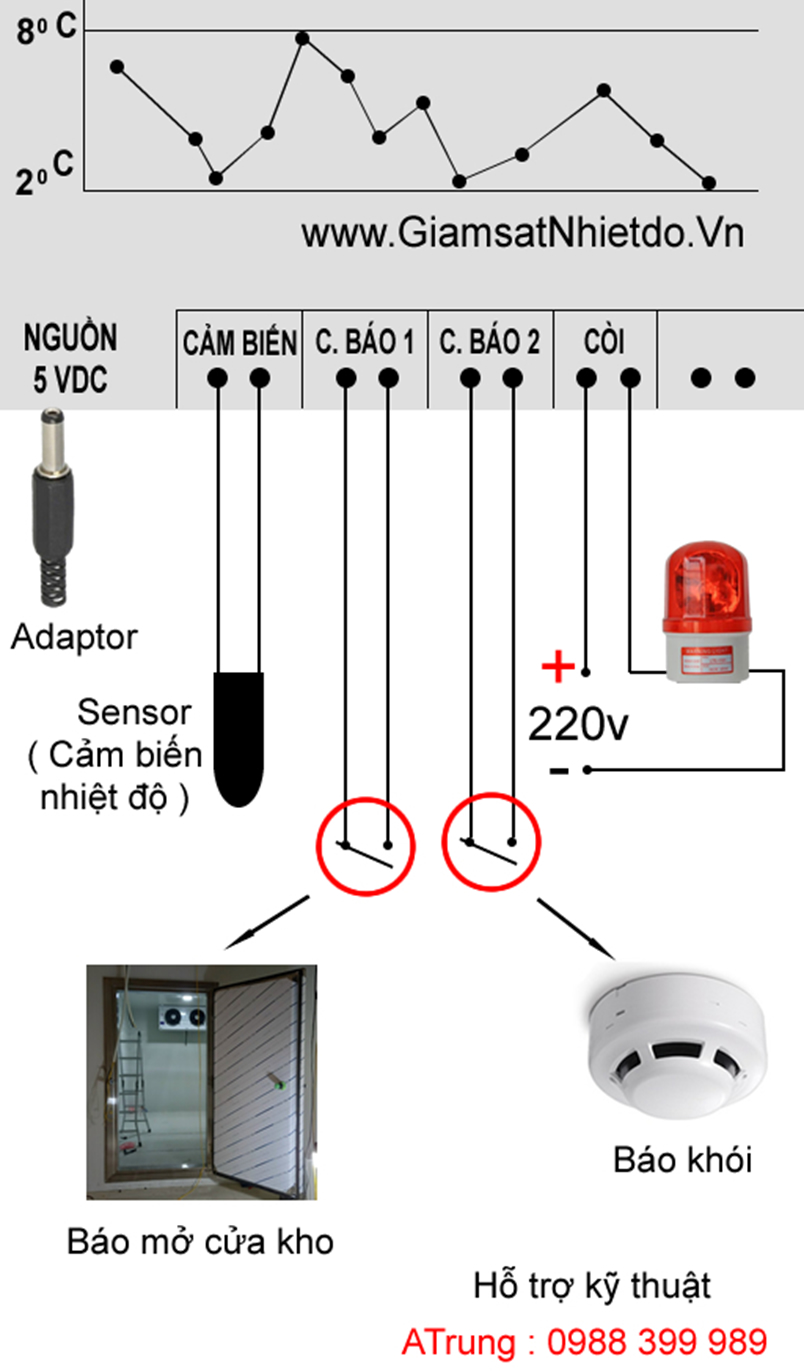

Sơ đồ đấu nối:
