Hướng dẫn sử dụng STC-1000
Cài đặt STC-1000

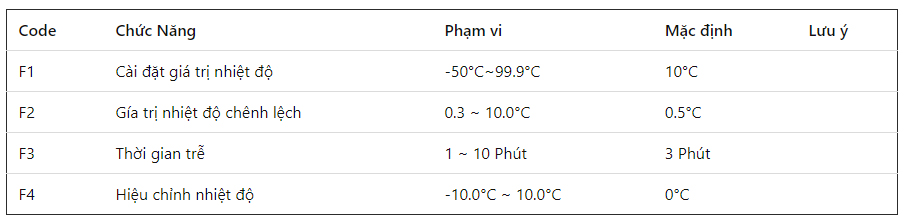

- Bước 1: Nhấn giữ phím S để vào cài đặt như bảng
- Bước 2: Nhấn phím Up - phím mũi tên lên [▲] hoặc phím Down - phím mũi tên xuống [▼] để chỉnh chọn các chức năng (từ F1 – F4)
- Bước 3: Để hiệu chỉnh chức năng ta nhấn giữ phím S (phím S phải luôn nhấn) và đồng thời nhấn phím Up - phím mũi tên lên [▲] hoặc phím Down - phím mũi tên xuống [▼]
- Bước 4: Sau khi chỉnh xong module sẽ tự thoát, hoặc bấm phím nguồn Power để thoát và lưu cài đặt
Lưu ý: Khi cài đặt các thao tác phải liên tục nếu không thao tác module sẽ tự thoát ra màn hình chính
Ví dụ cài đặt làm nóng và làm lạnh:
VD1: Cài đặt nhiệt độ làm nóng: Thiết lập để khi nhiệt độ 33°C thì bật máy làm nóng, nhiệt độ đạt 35°C thì tắt máy làm nóng
- F1: ta chỉnh 35
- F2: chỉnh số 2 ( vì 35 – 33 = 2 )
- F3: đây là thời gian trễ để tránh việc bật đi bật lại nhiều lần, nên nếu không cần sẽ chỉnh về 0
VD2: Cài đặt nhiệt độ làm mát: Thiết lập để khi nhiệt độ 33°C thì bật máy làm mát, nhiệt độ đạt 30°C thì tắt máy làm mát
- F1: ta chỉnh 30
- F2: chỉnh số 3 ( vì 33 – 33 = 3 )
- F3: tương tự như trên

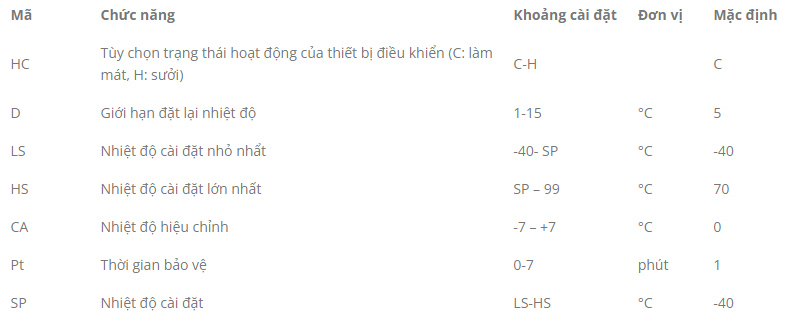

Bảng menu các chức năng của STC-1000
Cách để kiểm soát đầu ra bộ điều khiển
Chuyển tiếp kết nối và ngắt kết nối:
- Khi trạng thái hoạt đông của STC-1000 được cài đặt hiện tại là làm lạnh (Cooling), thiết bị điều khiển ở trang thái kết nối, điều chỉnh hoạt động các thiết bị khác khi nhiệt độ cao hơn hoặc bằng với nhiệt độ cài đặt. Thiết bị điều khiển sẽ chuyển qua trạng thái ngừng kết nối với các bộ phận khác khi nhiệt độ xuống thấp hơn mức cài đặt.
- Thiết bị điều khiển sẽ hoạt động ngược lại nếu đang trong trạng thái làm nóng (Heating)

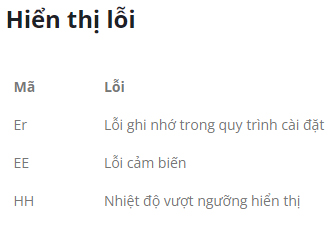

- Màn hình hiển thị "HH" khi nhiệt độ đạt mức 99~120°C, hiển thị "EE" và hệ thống ngừng hoạt động khi cảm biến nhiệt độ gặp lỗi. Bộ điều khiển chỉ khởi động hoặc ngưng khi vượt quá thời gian trì hoãn an toàn.
-
Khi đã được cấp nguồn điện rồi, STC-1000 sẽ tiến hành kiểm tra các thông số cài đặt. Lúc này, trong trường hợp có lỗi màn hình LED sẽ hiển thị "Er".
Nếu không có sai sót nào trong việc cài đặt thông số, đơn giản chỉ cần nhấn bất kỳ nút nào để lưu trữ lại các thông số cài đặt và thiết bị hoạt động bình thường trở lại.
